Q41F不銹鋼法蘭球閥
產品詳情
不銹鋼球閥，Q41F不銹鋼法蘭球閥產品特征:
球閥適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質
球閥適用溫度：-196～350℃
球閥驅動方式：手動、氣動、電動、液動等
球閥公稱通徑：DN15～250mm 1/2＂～10＂
球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
Q41F不銹鋼法蘭球閥 不銹鋼球閥結構特點
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
Q41F不銹鋼法蘭球閥 不銹鋼球閥執行機構
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
Q41F不銹鋼法蘭球閥 不銹鋼球閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
不銹鋼球閥執行標準
?1、 ?設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
Q41F不銹鋼法蘭球閥性能規范
公稱通徑mm | DN15-DN300 | |||
材料代號 | C | P | R | |
主要零件 | 閥 體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
球?體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
閥?桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
密封圈 | 增強聚四氟乙烯?對位聚苯 | |||
填?料 | 聚四氟乙烯?柔性石墨 | |||
適用工況 | 適用介質 | 蒸汽、水、油品 | 硝酸類 | 醋酸類 |
適用溫度 | -28℃?- 300℃ | |||
執行器 | 型?號 | DA/SR系列、GTD/GTE系列、QGSY系列等 | ||
氣源壓力 | 0.4-0.7MPa | |||
試驗壓力 (Mpa) | 公稱壓力(Mpa) | 壓力級 | JIS(Mpa) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
氣密試驗 | 0.5～0.7 | |||||||||

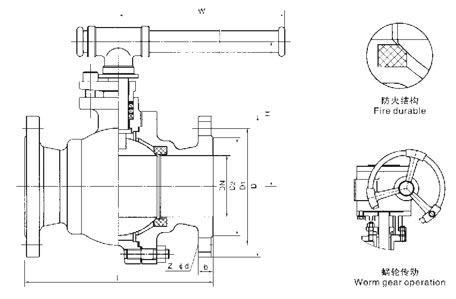

Q41F不銹鋼法蘭球閥安裝尺寸表
公稱通徑 DN(mm) | 尺?寸 | 執?行?器?型?號 | ||||||||||||||
1.6MPa | 2.5MPa | 4.0MPa | ||||||||||||||
L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | 可選配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、 系列執行器 以上選配僅供參考具體 選區用根據實際要求 | |
15 | 130 | 95 | 65 | 14 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | 130 | 130 | 65 | 16 | 4-14 | |
20 | 130 | 105 | 75 | 14 | 4-14 | 130 | 105 | 75 | 16 | 4-14 | 150 | 150 | 75 | 16 | 4-14 | |
25 | 140 | 115 | 85 | 14 | 4-14 | 140 | 115 | 85 | 16 | 4-14 | 160 | 160 | 85 | 16 | 4-14 | |
32 | 165 | 135 | 100 | 16 | 4-18 | 165 | 135 | 100 | 18 | 4-18 | 180 | 180 | 100 | 18 | 4-18 | |
40 | 165 | 145 | 110 | 16 | 4-18 | 165 | 145 | 110 | 18 | 4-18 | 200 | 200 | 110 | 18 | 4-18 | |
50 | 203 | 160 | 125 | 16 | 4-18 | 203 | 160 | 125 | 20 | 4-18 | 230 | 230 | 125 | 20 | 4-18 | |
65 | 222 | 180 | 145 | 18 | 4-18 | 222 | 180 | 145 | 22 | 8-18 | 290 | 290 | 145 | 22 | 8-18 | |
80 | 241 | 195 | 160 | 20 | 8-18 | 241 | 195 | 160 | 22 | 8-18 | 310 | 310 | 160 | 22 | 8-18 | |
100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 350 | 350 | 190 | 24 | 8-23 | |
125 | 356 | 245 | 210 | 22 | 8-18 | 356 | 270 | 220 | 28 | 8-25 | 400 | 270 | 220 | 28 | 8-25 | |
150 | 394 | 280 | 240 | 24 | 8-23 | 394 | 300 | 250 | 30 | 8-25 | 480 | 300 | 250 | 30 | 8-25 | |
200 | 457 | 335 | 295 | 28 | 12-23 | 457 | 360 | 310 | 34 | 12-25 | 600 | 375 | 320 | 38 | 12-30 | |
BQ41F保溫球閥
FD341F防盜球閥
Q61F-10S焊接塑料球閥
Q41F-10S法蘭塑料球閥
DQ41F低溫球閥
Q971F電動對夾式球閥
Q946F電動四通球閥
Q941F不銹鋼電動球閥
Q911F電動內螺紋球閥
Q61F三片式對焊球閥
Q11F三片式內螺紋球閥
Q647F氣動固定球閥
DYQ340H上裝式球閥
BQ340F雙偏心半球閥
QY347F不銹鋼氧氣球閥
BQ641F氣動保溫球閥
Q11F一片式內螺紋球閥
Q611F氣動內螺紋球閥
Q71F超薄型球閥
Q14F,Q15F內螺紋三通球閥
Q41N法蘭式高壓球閥
Q44F法蘭三通球閥
Q347F鍛鋼固定蝸輪球閥
Q641F氣動不銹鋼球閥
Q347F蝸輪固定球閥
Q11F二片式內螺紋球閥
Q41F不銹鋼球閥
Q41F46襯氟球閥
Q61N高壓球閥
Q944F Q945F電動三通球閥
Q644F Q645F氣動三通球閥
Q41PPL不銹鋼整體高溫球閥
Q41PPL全通徑整體高溫球閥
聲明：本文中所有Q41F不銹鋼法蘭球閥文字、數據、圖片均只適用于參考，Q41F不銹鋼法蘭球閥產品的具體型號、原理、參數、結構、尺寸、等詳情請與我們聯系。
